他与库利把 N 个数的傅里叶变换从 N² 次乘加压到 2N·log₂N 次——那一招高斯早写过，要等有了计算机才用得上；后半生教人先看数据、再谈模型：从两头往里数，数出中位数、铰链与箱线图

T = N\,(r_1 + r_2 + \cdots + r_m), \qquad N = r_1 r_2 \cdots r_m

库利与图基 1965 年那篇的 (9)(10) 式：把 N 拆成 m 个因子，变换只要 N 乘因子之和那么多次乘加，而不是 N²。N 是 2 的 m 次方时，就是 2N·log₂N

约翰·怀尔德·图基 1915 年 6 月 16 日生于马萨诸塞州的新贝德福德。父母都是中学的古典语文教师，他没有上过中学，书是母亲在家里教的，镇上的公共图书馆里有化学与数学的期刊。他在布朗大学念的是化学，1936 年学士、次年硕士，1937 年到普林斯顿本想接着读化学的博士，一年之内转到了数学，1939 年在莱夫谢茨门下以一篇拓扑的论文取得博士，次年印成《拓扑中的收敛与一致性》。战时他进了普林斯顿的火控研究办公室，算弹道、测距与移动目标的提前量，从此转向统计。1945 年起他同时在普林斯顿与贝尔实验室两边任职；1965 年普林斯顿成立统计系，他是第一任系主任。2000 年 7 月 26 日卒于新泽西，八十五岁。

他名下最常被引的是 1965 年与库利合写的那五页：把 N 个数的傅里叶变换拆成一串小变换，乘加从 N² 次降到 2N·log₂N 次。今人考证出高斯 1805 年前后就写过同一招，只是生前没有发表；这篇之所以成了起点，是因为它登出来的时候正好有机器可以跑它。他自己更看重的是数据分析：先把一批数摊开来看，再决定用什么模型——中位数与铰链、箱线图、茎叶图都是他在普林斯顿的课上一样样教出来的，1971 年先印成三卷讲义，1977 年正式出版。他造词成癖，「比特」这个词是他向香农建议的，香农 1948 年那篇的脚注里记着。拓扑出身也留下了一条今天叫图基引理的命题（有限特征的集族有极大元，与选择公理等价；泰希米勒 1939 年独立给出过），在他 1940 年那本书里。

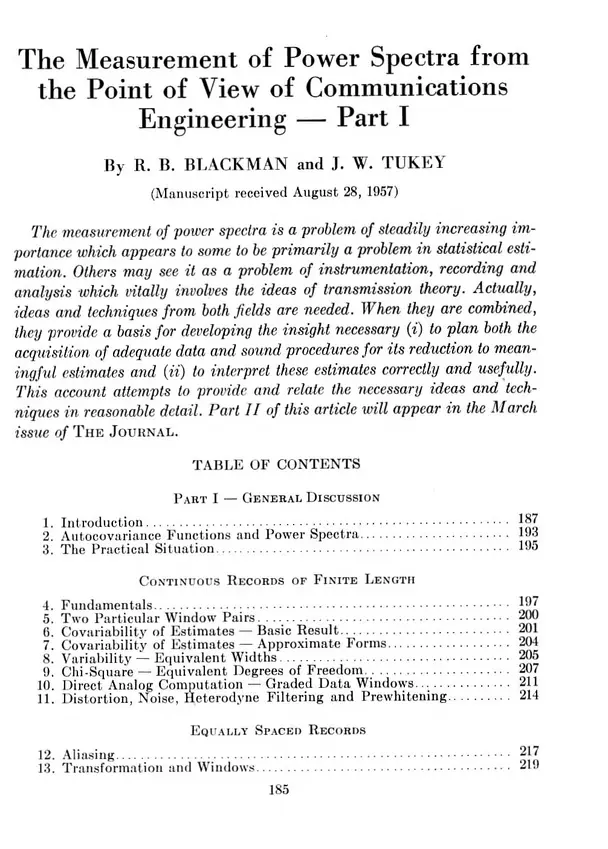

《贝尔系统技术杂志》第 37 卷第 1 期（1958 年 1 月）第 185 页 · 美国电话电报公司，公有领域（1958 年美国期刊，版权未续展）· Internet Archive。图基没有一张许可合用的照片，所以这里放他自己的一页：他与布莱克曼《从通信工程的角度测量功率谱》上篇的首页，篇名底下印着 By R. B. BLACKMAN and J. W. TUKEY 与收稿日 1957 年 8 月 28 日。摘要第一句说，功率谱的测量在一些人看来首先是统计估计的问题，在另一些人看来是仪器、记录与传输的问题，其实两边都要。汉明窗就是在这篇的下篇里印进文献的

生平

1915年6月16日
生于马萨诸塞州新贝德福德
父母都是中学的古典语文教师。他没有上过中学，由母亲在家教。
1936–1937
布朗大学化学学士、硕士
1937 年去普林斯顿，本打算读化学的博士。
1939
普林斯顿数学博士
导师莱夫谢茨，论文讲拓扑里的可数性；次年印成《拓扑中的收敛与一致性》。
战时
火控研究办公室
战时在普林斯顿算弹道、测距与移动目标的提前量，从此转向统计。
1945
普林斯顿与贝尔实验室两边任职
1946 年前后在罗格斯的美国数学会年会上，瓦尔特·迈尔听说他要留在贝尔实验室，很是吃惊。
1948
「比特」
香农《通信的数学理论》第一次把这个词印出来，脚注里写明是图基建议的。
1958年1月
《功率谱的测量》
与布莱克曼合写，分两期登在《贝尔系统技术杂志》第 37 卷。本页的图就是它的首页。
1964年8月17日
库利–图基那篇收稿
《复傅里叶级数的机器计算算法》，次年 4 月登在《计算数学》第 19 卷第 297–301 页，致谢里谢了理查德·加温。
1965
普林斯顿统计系的第一任系主任
做了四年。
1971
《探索性数据分析》有限预印本
三卷，普林斯顿大学书店发售，由 1968 年起统计学 191 课的讲义长成。箱线图已经在第五章里。
1974年8月
温哥华，《数学与数据的图示》
国际数学家大会上的报告，次年印在会议录第二卷第 523–531 页：铰链的深度、第 i 个数该配的分数、平面上的深度都在这一篇。
1977
《探索性数据分析》正式出版
艾迪生–韦斯利出版社。
2000年7月26日
卒于新泽西
八十五岁。

展品厅

绝大多数展品都可以亲手把玩——这是本馆的立馆之本；少数以叙述为主的，做成故事展签。

镇馆之宝 · 亲手玩

把 N² 次乘加拆成 2N·log₂N 次

N 拆成两个因子，下标写成两位数，双重求和就能一位一位地求；一直拆到 2，一万个点的变换只要照直算的几百分之一。这一招高斯写过，他们登出来的时候，正好有机器可以跑它。

1965 年 4 月的《计算数学》第 19 卷第 297–301 页，库利与图基的《复傅里叶级数的机器计算算法》只有五页。问题一行写得完：给 N 个复数 A(k)，要算 X(j) = Σ A(k)·W 的 jk 次方，W 是 1 的 N 次本原根。照直算，每个 X(j) 要 N 次乘加，一共 N² 次。他们的办法是把 N 拆成 r₁·r₂，把下标 j、k 都写成两位「数字」，那个求和就能先对一位求、再对另一位求：先 N·r₁ 次，再 N·r₂ 次，合计 N(r₁ + r₂)。一直拆下去，N = r₁r₂⋯r_m 时只要 N(r₁ + ⋯ + r_m) 次；N 是 2 的 m 次方时是 2N·log₂N 次，文中说实际还用不了这么多。按二进制拆时，结果的下标要把各位倒过来读，整个计算就在存原数据的那 N 个位置里做完，不用多一块存储。文末是 IBM 7094 上的计时：2 的 13 次方即 8192 个点，最慢的一种排法用了 0.13 分钟。照直算要 8192² 约 6711 万次，这里是 21.3 万次，差 315 倍。致谢里他们感谢理查德·加温「在沟通与鼓励上的关键作用」。这一招不是他们最先想到的。高斯为从观测插值小行星的轨道写过一篇《用新方法处理的插值理论》，生前没有发表，1866 年收进全集第三卷第 265 页起，编者在卷末注里说它的初稿「似乎始于 1805 年 10 月」；今人考证（海德曼、约翰逊与伯勒斯 1984）指出，里面用的正是把长度拆成因子、分步求和的同一招。二十世纪又有龙格 1903 年的倍长格式、丹尼尔森与兰乔什 1942 年的办法；库利与图基自己在开头引的是耶茨的析因试验算法与古德 1958 年的一篇。

拖 m 看 N = 2 的 m 次方时两种算法差多少；按「下一级」看八个点的蝶形图一级一级地合

m = 10（N = 1024）

N = 1024 时照直算要 1,048,576 次乘加，按二拆只要 20,480 次，省下 51.2 倍；N 每翻一倍，这个倍数也差不多翻一倍。

形式上三最省，可大家都按二拆

按 r 拆一次，每个数要花 r 次；拆完 log_r N 层，总账是 r / log₂ r 乘 N·log₂N。这个比在 r = 3 最小，可他们劝人用 2 或 4——原文那张表里，带因子 3 的三格都印小了一点。

同一篇的第 298、299 页算了一笔账。N 是 r 的 m 次方时，总次数是 r·N·log_r N，除以 N·log₂N 得 r / log₂ r；N 拆成好几种因子时，这个比是各个 r / log₂ r 按位数加权的平均。他们还说了两件事：一个因子若能再拆，拆开总不吃亏（s + t 不超过 s·t），只有 2·2 = 4 拆不拆一样，所以因子越多越好，到素数为止；而 N 若是素数，这一招一点用不上——N = 1009 时比值是 101，与照直算无异。他们列了 r 从 2 到 10 的一张表，接着写：「用 r = 3 形式上最省，但比用 2 或 4 只省约 6%，而 2 和 4 另有好处」——在二进制的机器上，寻址与乘法都占便宜。所以今天几乎所有的快速傅里叶变换都按 2 或 4 拆。这张表可以逐格复算。九格里六格一位不差；含因子 3 的三格，r = 3、6、9，印作 1.88、2.31、2.82，今算是 1.89、2.32、2.84，三格都偏小。而且偏得一致：只要把 log₂3 取成 1.593 到 1.599 之间的一个数，三格同时对上，而 log₂3 的真值是 1.585。看来算这三格时 log₂3 用了一个偏大的近似值；是哪个近似、怎么来的，原文没有交代。结论不受影响：3 仍是最省的，按真值比 2 省 5.7%，「约 6%」照样成立。他们因此劝人把 N 选成「高度合成」的数，并说在任何一个大数附近几个百分点之内总找得到。

N = 1000

N = 1000：素因子之和 21，比值 2.1072，比照直算省 47.6 倍。

从两头往里数：五个数与一个盒子

一个数的深度是从较近的一头数进来排第几；中位数与两个铰链只靠数数就定得出来，一局打坏了的比赛也拉不动它们。

《探索性数据分析》1977 年才正式出版，可它有一个早六年的版本：1971 年普林斯顿大学书店卖的三卷「有限预印本」，由 1968 年起统计学 191 课的讲义长成，每章首页印着「不得再复制」。第四章拿一位保龄球手最近十局的得分当例子：193、214、185、198、203、207、191、184、210、192。第二章教的办法是从两头往里数。一个数的深度，是从较近的一头数进来排第几；中位数的深度是（1 + 个数）÷ 2，十个数是 5.5，取第五、第六个的平均 195.5；铰链的深度是（1 + 中位数深度的整数部分）÷ 2，这里是 3，从下往上第三个是 191，从上往下第三个是 207。两个极端 184 与 214，加上中位数与两个铰链，就是他的五数概括。第五章把它画成一个盒子：两端在铰链，中间一道横线是中位数，两根须伸向极端——这就是箱线图。接着要问哪些点离群得值得单独看。1971 年的讲义先在两个铰链外各放出一个铰链距（这里是 16），叫旁值，出了这条线的叫「在外」；要再分出走得太远的，本可以在旁值外再放一个铰链距，他说试下来太严，就折个中，在铰链外放一倍半，出了这条线的叫「脱离」。今天通行的画法把 1.5 倍放在里面那一道、3 倍放在外面那一道——同一个 1.5，在 1971 年的讲义里是外面那一道。为什么不用均值与标准差：这十局的均值 197.7，要是第二局不是 214 而是 300，均值就被拉到 206.3，中位数与两个铰链一动不动。第二章开头就说过，不该指望一个标准的概括去揭示异常，那是图的事。

第二局 = 214

第二局 214 分：在界内。均值 197.7，中位数 195.5、铰链 191 与 207——只要这一局还是最高分，它们就一动不动。

第 i 个数，该配哪个分数

n 个数排好序，第 i 个对应的累积比例，教科书上有 (i − 1/2)/n 与 i/(n + 1) 两种。他取的是一个分布的中位数，得出的是 (i − 1/3)/(n + 1/3)。

1974 年 8 月，图基在温哥华的国际数学家大会上作了一场报告，题目是《数学与数据的图示》，次年印在会议录第二卷第 523–531 页。第 5 节问了一个看上去很小的问题：一批 n 个数排好序，第 i 个该对应哪个累积比例？画概率图要用它，把一批数和正态分布对着看也要用它。教科书上有两种答案，(i − 1/2)/n 与 i/(n + 1)。他换了一个问法：从一个连续分布里抽 n 个，第 i 小的那个的累积分布值，其分布只依赖 n 与 i，与原来那个分布无关；这个分布的位置用它的中位数来代表最好，因为取中位数与任何单调的变换可以交换次序。他查贝塔分布或 F 分布的表得出，这个中位数很接近 (i − 1/3)/(n + 1/3)；又说 n 不小于 5 时对所有 i，换成 (i − 0.3)/(n + 0.4) 不等号就反过来。这些都可以现算。n = 10 时，(i − 1/3)/(n + 1/3) 的最大偏差是 0.0025，(i − 1/2)/n 是 0.017，i/(n + 1) 是 0.024，差七到十倍。「n 不小于 5」这个门槛是准的：n = 4 时 i = 1 那一格，精确的中位数 0.159104 比 0.7/4.4 = 0.159091 大 1.27e−5，夹不住；n 从 5 到 120 逐格都夹得住。只有一处要带分寸：他写的方向——中位数略小于 (i − 1/3)/(n + 1/3)——只对上半截即 i 大于 (n + 1)/2 成立，下半截恰好反过来。第 i 小与第 i 大本来互为镜像，一个不等号不可能对所有 i 同向。同一节里他还把经验分布函数改写成「严格小于的个数 + 相等的个数的一半 + 1/6」除以「n + 1/3」，在第 i 个数上正好是 (i − 1/3)/(n + 1/3)。

n = 10

n = 10：图基那一种最大偏差 0.0025，(i − 1/2)/n 是 0.0170，i/(n + 1) 是 0.0239——小了 6.9 到 9.8 倍。

平面上的中位数：从每个方向数一遍

一维的中位数靠左右之分，平面上没有左右。他改问：一条直线把点分成两边，少的那边有几个？每个方向都数一遍，最少的那个数就是深度。

同一篇报告的第 7 节问：这一切怎么推广到平面上，而且是只认直线、不认长度与角度的仿射平面？他说次序统计量直接推广「一败涂地」。他的推广是把第 i 个次序统计量看成一个有方向的点——它左边连同它自己有 i 个数；到了平面上，就换成一条有方向的直线，看它左侧有几个点。每一个方向上恰好有一条「深度为 i」的直线，所有方向的这些直线围成一圈，圈里剩下一个多边形；他在图 2 里拿 11 个点画了这些多边形。今天通行的说法把它倒过来讲点：一个点的深度，是过这个点的每一条直线把平面分成两半，点少的那一半最少有几个点。深度最大的那一块的中心，就是平面上的中位数，今称图基中位数；这个深度也叫图基深度或半平面深度。它有两条好处，均值都没有。一是只认直线：把整张图拉伸、剪切、旋转，每个点的深度一个都不变，因为它只数「在直线哪一边」。二是扛得住坏点：演示里把一个点往外拖到很远，均值被拽着走，最深的那一块几乎不动。平面上总有深度至少为 n/3（向上取整）的点，这件事今天叫中心点定理。他在报告里说二维的那一圈「太复杂，不是一对次序统计量的满意推广」，于是又取两个多边形之间的中点连成一个新的多边形，那才是他要的「第 i 层」。从这里后来长出了多元鲁棒统计里讲「深度」的一整支。

一个点拉多远 = 0.0n = 11

把一个点往右拉了 0.0：均值跟着挪了 0.000，最深处只挪了 0.000。格点上最深的深度是 4，中心点定理的下界是 n/3 向上取整 = 4。

「我说一个 g_ik 有什么性质，它就有」

1946 年前后，一位拓扑学家在年会上惊讶地问他：你真要留在贝尔实验室？二十八年后他在国际数学家大会上讲了这件事，讲的是数学家走近数据时唯一的短处。

1974 年温哥华那篇报告一开头，图基先说为什么要讲这个题目：照眼下的势头，今后几十年里会有越来越多的数学家碰到、或者差一点碰到数据。数学家有许多长处——思路清楚，惯于一步一步从头推到尾，手里有各种数学结构，爱把一种技巧当零件装进另一种里，看得出细微的假设怎样造成大不同——「只有一个大短处：他对『假设』这个词的态度」。接着他岔开去讲一个故事，约在 1946 年。已故的瓦尔特·迈尔，那时是普林斯顿高等研究院数学学院的成员，与他在罗格斯大学开美国数学会年会时聊天。迈尔听说他要留在贝尔实验室、同时也留在普林斯顿大学，很是吃惊；他讲起自己一战时在德国怎样卷进了应用的事，后来回到纯数学又有多高兴，因为那里——图基说「我照原话引」——「我说一个 g_ik 有某些性质，它就有」。图基的评语只有一句：如果你不能偶尔改一改迈尔当时的这种态度，贴着数据的工作大概不是你的所长。他接着说：面对真实的数据时，形式化的模型不是数学家意义上的假设，而是参照的情形、是基准点，拿来与手上的数据比，看它差在哪里；既然没有哪个模型可以信，为单个模型求最优就只能给出远远的指引。迈尔就是拓扑里迈尔–菲托里斯序列的那一位。图基自己也是拓扑出身——1939 年的博士论文讲的是可数性，导师莱夫谢茨——战时进了火控研究办公室才转向统计，此后三十多年一直一脚在大学、一脚在贝尔实验室。这篇报告的第 2 节说，图最要紧的用处是揭示没有料到的东西；拿图去给心虚的人壮胆、证明刚找到的东西确实成立，是不要紧的用法，那种时候看一个概括就够了。

故事展签故事展签：一个拓扑学家的惊讶，和一个拓扑学家的回答。

传承

他的工作没有留在十八世纪——每条链的终点，都是你今天正在使用的东西。

1965：N 个点的傅里叶变换，从 N² 次乘加降到 2N·log₂N 次→频谱分析、数字滤波第一次在机器上算得起，模拟的滤波器组一件件换成了程序→手机里的 4G/5G 解调、MP3 与 JPEG 的编码、医学影像的重建，底下都是这一步信号处理

1965：按 2 或 4 拆，寻址是把二进制位倒过来读，运算就在原来那块存储里做完→这一套成了硬件上固化的算法，数字信号处理器专门为它设了倒位寻址→今天每一颗基带芯片与音频芯片里，都有一块专门跑这个算法的电路

1971：从两头往里数，五个数概括一批数，再画成一个盒子两根须→箱线图进了每一种统计软件，成了比较几组数据的默认画法→今天任何一份数据分析报告、一次 A/B 测试的结果，都少不了这张图

1974：第 i 个数配 (i − 1/3)/(n + 1/3)，取的是一个分布的中位数→概率图与分位数图拿它把一批数和正态分布对着看，歪在哪里一眼看出→统计推断之前先查分布像不像，质量控制与实验数据的检查都照这一步做

1974：平面上一个点的深度，是过它的直线切下的点数最少的那一半→多元的中位数与深度等值线成了鲁棒统计的一块基石，不怕少数坏点→异常检测、机器学习里的离群样本清洗，都用得上这种「扛得住坏点」的中心

1974：模型不是假设，是拿来比的参照；图是用来揭示没有料到的东西→探索性数据分析成了一门课：先看数据，再决定用什么模型→大数据与机器学习的第一步，至今仍是把数据画出来看
